Для монтажа кабеля с коаксиальными парами 2,6/9,4 кроме обычных применяются комплекты специальных инструментов МКИ-2 и монтажных деталей КМД-2, изготавливаемых по ТУ 45-81. Сращивание пар производится напрямое, т. е. первая с первой, вторая со второй и т. д.
При несовпадении пар в пределах до 90° концы кабеля необходимо встречно развернуть до совпадения; при больших углах несовпадения один из концов кабеля должен быть разделан на новом месте. При этом следует иметь в виду, что шаг скрутки коаксиальных пар в кабеле КМ-4 равен
800 мм. Следовательно, при угле несовпадения, например 180°, разделку необходимо сместить на 400 мм.
Рис. 4.14. Установка замерного столбика
Разделка коаксиальных пар производится по шаблону, изображенному на рис. 4.15. Бумажная изоляция и ленты экрана закрепляются с помощью малых обжимных колец и специальных сжимов, излишняя длина лент удаляется обрезами. Затем обрезаются внешний и внутренний проводники.
Рис. 4.15. Шаблон с калибром для разделки коаксиальных пар 2,6/9,4: 1 - шаблон: 2- калибр
Из каждой пары нагретой специальной вилкой удаляют три-четыре полиэтиленовые шайбы и вместо них установщиком шайб устанавливают три фторопластовые шайбы. Для сращивания внутреннего проводника используется латунная или медная разрезная гильза, а внешнего проводника - медные разрезные муфты , шейки которых обжимаются малыми медными кольцами. Гильзы и концы медных муфт пропаиваются припоем ПОССу-61 с помощью фигурного паяльника. Экранные ленты сращивают посредством стальной разрезной муфты и обжимают большими медными кольцами. Сросток изолируется полиэтиленовой муфтой. На каждую пару надевают нумерационное кольцо.
Общий вид соединения коаксиальной пары показан на рис. 4.16. Симметричные четверки сращиваются со слабиной 4...5 см и располагаются между коаксиальными парами в шахматном порядке со сдвигом через одну коаксиальную пару. Расположение сростков коаксиальных пар в смонтированной муфте приведен на рис. 4.17
Рис. 4.16. Общий вид сростка коаксиальной пары 2,6/9,4 (в разрезе): 1 - изоляция; 2 - обжимное кольцо № 1; 3 - экран; 4 - внешний проводник; 5 - место пайки медных полумуфт; 6- внутренний проводник; 7- шайба фторопластовая; 8- муфта медная; 9- муфта стальная; 10- гильза разрезная; 11 – обжимное кольцо № 2

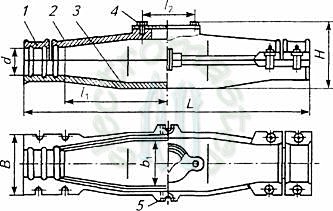

Рис. 4.17. Расположение сростков коаксиальных пар в муфте (звездные четверки условно не показаны):
1 - оболочка; 2- бандаж на поясной изоляции; 3- коаксиальные пары; 4- кольца нумерационные; 5- кольцо обжимное; 6- муфта стальная; 7- муфта
